سیستم انتقال دان قطر ۹۰
سیستم انتقال دان قطر ۹۰ یکی از تجهیزات اصلی و ضروری در یک فارم مرغداری می باشد. به جرات می توان گفت در مرغداری ها بیشترین انرژی صرف انتقال دان از انبار تا سالن ها می شود. بنابراین دریک فارم مرغداری به چندین نیروی کار نیاز هست تا بتوانند روزانه چندین تن دان را به سالن ها انتقال دهند.
اما سیستم انتقال دان این وظیفه را به تنهایی انجام می دهد. بدون اینکه دان در مسیر انتقال هدر رود یا آلوده گردد و یا اینکه کیفیت دان را پایین آورد.
سیستم انتقال دان شرکت طیوران تجهیز متشکل از موتور گیربکس های پر قدرت و با کیفیت،لوله ای پلی آمید ضد سایش و اوگرهای انتقال دهنده ایرانی و خارجی و مجموعه اتصالات فلزی و پلاستیکی می باشد.
انتخاب قدرت موتور گیربکس به عواملی از قبیل طول خط و قطر لوله و قطر اوگر مربوط می باشد. اوگرهای انتقال دان با توجه به قطرشان دارای سرعت انتقال متفاوتی می باشند که طبیعتاً هر چه قطر اوگر و لوله بیشتر باشد سرعت انتقال هم بیشتر می باشد.
لوله های مصرفی در سیستم انتقال دان از جنس پلی آمید ضد سایش می باشند که بصورت شاخه ای تولید می شوند. این لوله ها در قطر های ۹۰ و ۱۱۰ و ۱۲۵ تولید می شوند که هر کدام باتوجه به قطرشان دارای ضخامت بیشتری می باشند.

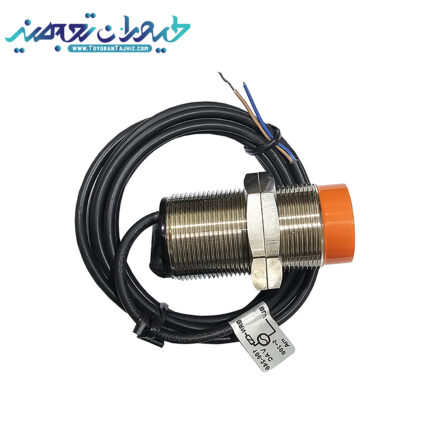

سیستم های انتقال دان طیوران تجهیز قادر هستند بصورت کاملاً اتوماتیک از انبار دان مرغداری،دان را بصورت مجزا به تمامی هاپرهای دانخوری سالن ها برساند و پس از پرکردن آنها توسط سنسورهای هوشمند خاموش گردند.
مزایای استفاده از سیستم انتقال دان قطر ۹۰ :
۱-آسان ترین ، بهداشتی ترین و امن ترین روش انتقال دان ها از انباردان به داخل سالن مرغداری
۲-کاهش تردد به داخل سالن و جلوگیری از انتقال عوامل بیماری زا و حفظ شرایط قرنطینه
۳- حذف نیروی انسانی جهت انتقال دان به سالن از انباردان
۴-عدم پرت دانها در عملیات انتقال
۵-قابل استفاده برای انواع دان اعم از آردی، پلیت و ریز دانه
مشخصات فنی سیستم انتقال دان قطر ۹۰ :
۱- اوگر قطر ۷۰ ایرانی مرغوب یا وارداتی با برند تکنیال سیستم با کیفیت و سرعت بالا
۲- الکتروگیربکس های ۴دنده با الکترو موتورهای۱ الی ۱/۵ اسب
۳- لوله پی وی سی ضد سایش قطر ۹۰ بصورت شاخه های ۴ متری
۴- قابلیت توزین دان و سپس پخش آن در سالن ها
۵- سرعت انتقال حدودا ۲ تن در ساعت
۶- قابلیت انعطاف ۳۰ درجه در مسیرها جهت سهولت انتخاب مسیر
۷- استفاده از یاتاقان های ucf چهار پیچ موجود در بازار جهت سهولت در تعمیر نگهداری توسط مرغدار
۸- هاپر ورودی و خروجی گالوانیزه با ضخامت ۲ میلیمتر
اجزا و قطعات سیستم انتقال دان قطر ۹۰ :
در ادامه به معرفی اجزا و قطعات تشکیل دهنده سیستم انتقال دان می پردازیم:
موتور گیربکس انتقال دان قطر ۹۰ :
الکتروگیربکس های انتقال دان دارای فلانچ جهت نصب به جعبه اتصال میباشند. این نوع گیربکسها از نوع ۴ دنده می باشند که با سرعت ۳۱۵ دور در دقیقه دوران دارند. کیفیت مناسب دنده های بکار رفته در این گیربکس بسیار بالا میباشد و در صورت مراقبت اصولی با تعویض به موقع واسگازین،سال های طولانی بدون مشکلی به کارکرد خود ادامه می دهد.
انتخاب صحیح و کارشناسی شده گیربکس با توجه به قطر اوگر و طول خط اهمیت بسیار زیادی دارد. در شرکت طیوران تجهیز برای خطوط قطر ۹۰ میلیمتر از الکتروگیربکسهای یک اسب و برای قطر ۱۱۰ از الکتروگیربکسهای ۲ اسب و برای خطوط قطر ۱۲۵ از الکتروگیربکسهای ۳ اسب استفاده میشود.
اما گاها با توجه به متراژ خطوط میتوان این محاسبات را تغییر داد که لازم هست با مشاورین ما تماس بگیرین.
در صورت انتخاب این محصول میتوانید روی خرید محصول کلیک نمایید.
بوش سر گیربکس :
قطر شافت گیربکسهای انتقال دان همیشه کمتر از قطر داخلی فنرها میباشد لذا جهت تبدبل سایز شافت به قطر داخلی فنر نیاز به استفاده از بوش فلزی میباشد.قطر داخلی بوش مطابق قطر شافت گیربکس و قطر بیرونی بوش مطابق قطر داخلی فنر اوگر میباشد.جنس این بوشها از میلگرد ترانس میباشند.
در انتهای این بوشها از واشری استفاده میشود تا مانع از برخورد فنر به گیربکس و آسیب رساندن به کاسه نمد آن گردد.
در صورت انتخاب این محصول میتوانید روی خرید محصول کلیک نمایید.
فنر اوگر انتقال دان قطر ۹۰ :
برند تکنیکال سیستم بدون شک یکی از معتبرترین برندهای تولیدکننده فنرهای اوگرماتیک در صنعت طیور می باشد. پهنای بیشتر،ضخامت کمتر،سرعت انتقال بالا،و استحکام زیاد در مقابل فشارهای وارده از مهمترین شاخصه های این محصول می باشد.
در شرکت طیوران تجهیز با استفاده از فنرهای مرغوب وارداتی و ایرانی خطوط انتقال دان با کیفیت و دوام بسیار بالا به مشتریان عرضه میشود.
در صورت انتخاب این محصول میتوانید روی خرید محصول کلیک نمایید.
لوله انتقال دان قطر ۹۰ :
لوله های مصرفی در سیستم انتقال دان از جنس پلی آمید ضد سایش می باشند. که بصورت شاخه ای تولید می شوند .این لوله ها در قطر های ۹۰ و ۱۱۰ و ۱۲۵ تولید می شوند که هر کدام باتوجه به قطرشان دارای ضخامت بیشتری می باشند.
در صورت انتخاب این محصول میتوانید روی خرید محصول کلیک نمایید.
هاپر ورودی انتقال دان قطر ۹۰ :
قیف ورودی انتقال دان که توسط گروه تولیدی یعقوبی تولید می شود دارای سایز استاندارد و مناسبی از لحاظ ابعاد می باشد. دهنه ۳۰*۳۰ و ارتفاع ۳۰ سانت جنس ورق بکار رفته این محصول ۲ میلیمتر می باشد. این مدل قیف برای نصب بر روی هر سایز لوله ساخته و طراحی میشوند .
در صورت انتخاب این محصول میتوانید روی خرید محصول کلیک نمایید.
جعبه اتصال موتور گیربکس :
ته خط انتقال دان یا جعبه اتصال موتور گیربکس انتقال دان که توسط شرکت طیوران تجهیز تولید می شود دارای ابعاد استاندارد مناسبی برای اینکار می باشد. این ابعاد ۱۸*۱۸ به ارتفاع ۲۵ سانت می باشد که در قسمت خروجی ته خط انتقال دان گروه تولیدی یعقوبی از قیف پلاستیکی استفاده شده است که فرم مناسب و ابعاد ایده آلی که در خروجی تبدیل به لوله قطر ۷۰ می شود تا جهت نصب لوله فلکسی برای هدایت دان به سمت هاپرهای دانخوری کاربرد داشته باشد. ورق بدنه از جنس روغنی و به ضمانت ۲ میلیمتر می باشد.
در صورت انتخاب این محصول میتوانید روی خرید محصول کلیک نمایید.
شافت انتقال دان :
شافت انتقال دان قطعه ای فلزی برای مهار فنر در داخل هاپر . این شافت طوری ساخته میشود تا قطر بیرونی اش برابر شود با قطر داخلی فنر اوگر . طول شافت باید طبق سایز فنر انتخاب شود تا در اثر چرخش،دوران کامل و بدون لنگی به طرفین باشد . انتهای شافت باید طوری طراحی شود تا با مشخصات یاتاقان هاپر مطابقت کامل داشته باشد.
در صورت انتخاب این محصول میتوانید روی خرید محصول کلیک نمایید.
یاتاقان UCF 206 :
امروزه اکثر شرکت های تولید کننده لوازم و تجهیزات مرغداری،در ساخت سیستم های انتقال دان برای مهار شافت سر خط از یاتاقان های UCF206 استفاده می کنند. قیمت مناسب و فراوانی در بازار از مهمترین دلایل این امر می باشد.
در صورت انتخاب این محصول میتوانید روی خرید محصول کلیک نمایید.
بست فنرگیر :
قطعه ای است جهت مهار فنر اوگر روی شافت الکتروگیر بکس. بست فنر گیر گروه تولیدی یعقوبی از ورق فلزی با ضخامت ۲ میل ساخته شده و پس از فرایند تولید آبکاری می شود تا نسبت به رطویت و زنگ زدگی مقاوم باشد. بر روی بست فنر گیر ۲ عدد سوراخ به قطر ۸.۵ میلیمتر و به فاصله ۳۰ میلیمتر از یکدیگر تعبیه شده است که توسط دو پیچ روی شافت گیر بکس نصب می شود.
در صورت انتخاب این محصول میتوانید روی خرید محصول کلیک نمایید.
شوتینگ انتقال دان :
سه راهی انتقال دان قطر ۹۰ وسیله ای است از جنس پلاستیک درجه یک که در لوله های انتقال دان در هر مکان که نیاز به خروجی جهت تخلیه مواد یا دان باشد از این قطعه استفاده می شود. شوتینگ بر روی سوراخ تعبیه شده روی لوله انتقال دان بسته می شود. در داخل این قطعه یک زبانه وجود دارد که به وسیله یک نخ مسیر خروج دان را باز یا بسته می کند.
قطر سوراخ خروجی سه راهی یا شوتینگ ۷۵ میلی متر می باشد که با یک لوله خرطومی به محل تخلیه یا هاپر متصل می شود.
در صورت انتخاب این محصول میتوانید روی خرید محصول کلیک نمایید.
