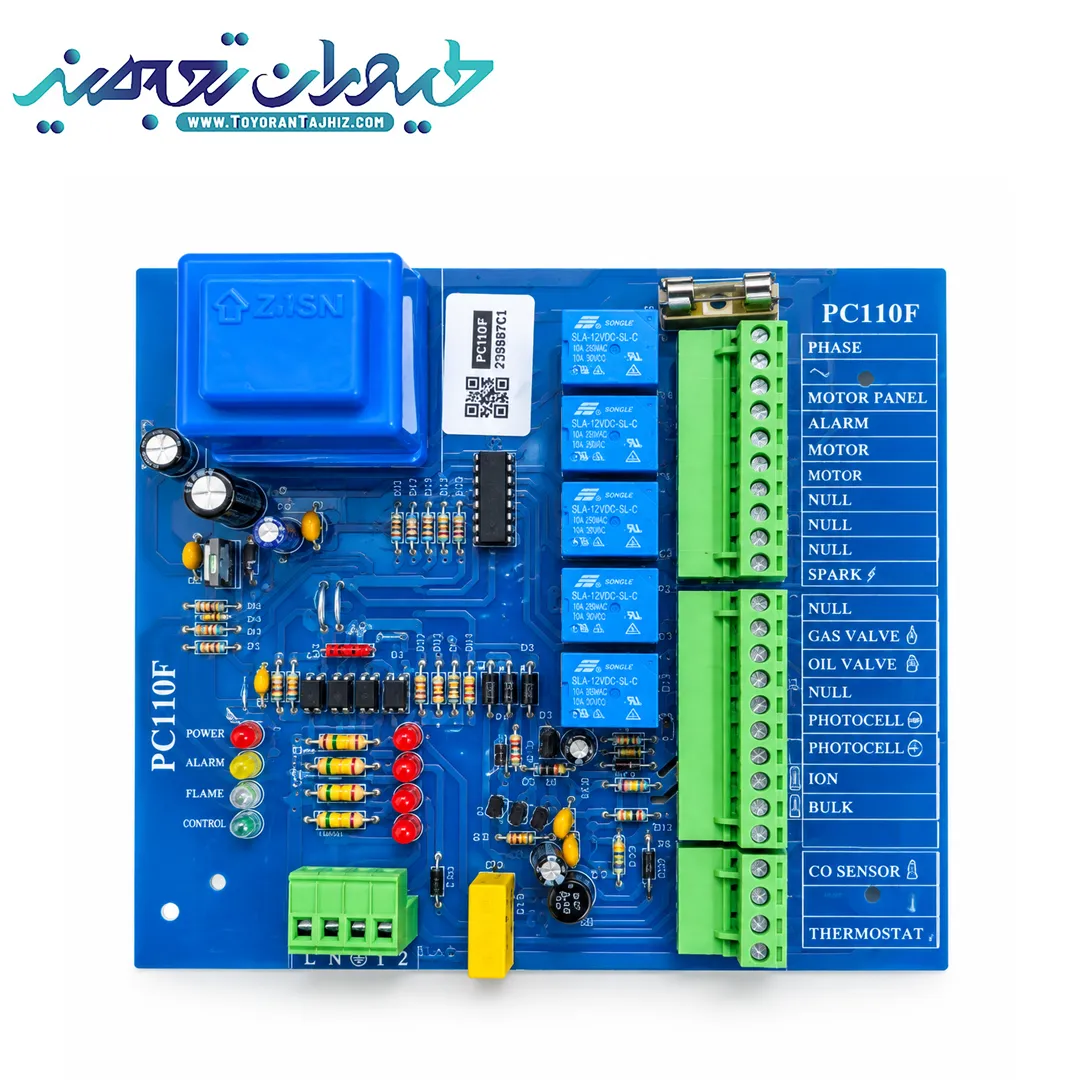

برد جت هیتر ۱۱۰ البرز آرسام
برد جت هیتر ۱۱۰ البرز آرسام در واقع بر پایه PG110 البرز ساخته شده و از نظر کیفیت، قطعات به کار رفته و نحوه مونتاژ، شباهت کاملی به برد اصلی البرز دارد. بنابراین، عملکرد آن با نسخه اصلی تفاوت محسوسی ندارد.
مهمترین مزیت این برد نسبت به نمونه رسمی البرز، گارانتی تعویض یکساله بههمراه خدمات تعمیر تا ۱۰ سال است. علاوه بر این، این خدمات با هزینهای بسیار مناسب ارائه میشود. در حالی که بسیاری از شرکتهای تولیدکننده برد، محصولات خود را با قیمت بالا و گارانتی ضعیف و بدون خدمات پس از فروش عرضه میکنند، ما این برد را با اطمینان کامل و گارانتی دو ساله به فروش میرسانیم. در نتیجه، خیال شما از بابت پشتیبانی بلندمدت آسوده خواهد بود.
کاربرد برد جت هیتر ۱۱۰ البرز آرسام
از این برد برای کنترل دستگاههای جت هیتر در مرغداریها و گلخانهها استفاده میشود. بنابراین، اگر در واحد پرورشی یا گلخانهای خود به یک برد کنترل مطمئن نیاز دارید، این محصول گزینهای کاربردی محسوب میشود.
ورودیهای این برد شامل ترموستات، پرشر هوا، فتوسل و یون است. این برد با دریافت سیگنال از این ورودیها، خروجیهای مربوط به فن، ترانس جرقهزن و شیر برقی را کنترل میکند. از این رو، فرآیند گرمایش و کنترل شعله بهصورت یکپارچه مدیریت میشود.
این برد قابلیت نصب روی جت هیترهای تکسوز گازی و گازوئیلی و همچنین جت هیترهای دوگانهسوز تمامی شرکتها را دارد. علاوه بر این، نصب و تعمیرات این برد بسیار ساده بوده و عیبیابی دستگاه با کمک LEDهای نشانگر بهسادگی امکانپذیر است.
تغذیه این بردها از نوع ترانسفورماتور آهنی رزینخورده تأمین میشود که از عمر بالا و نویزپذیری بسیار پایینی برخوردار است. همچنین، این برد با لایهای از جنس رزین پلیاستر عایق میشود و در برابر رطوبت و آسیبهای فیزیکی مقاومت بسیار خوبی از خود نشان میدهد. در نتیجه، دوام آن در محیطهای پرورش طیور و گلخانهها بسیار مناسب است.
راهنمای نصب برد جت هیتر ۱۱۰ البرز آرسام
ترمینالهای ترموستات و سنسور CO
دو ترمینال نخست این برد به ترموستات اختصاص دارد. ترمینالهای بعدی مربوط به سنسور CO هستند. اگر این دو ترمینال را با جامپ به هم متصل کنید، ترموستات و ایرسوئیچ بهطور همزمان متصل شده و LEDهای مربوط به آنها روشن میشود. بنابراین، برای راهاندازی سریع میتوانید از این روش استفاده کنید.
استارت دستگاه و اتصال ترموستات
برای استارت دستگاه، باید ایرسوئیچ یا میکروسوئیچ را نصب کنید. اگر از این سنسور استفاده نمیکنید، میتوانید آن را بهصورت مستقیم به هم متصل نمایید. ترمینالهای ترموستات نیز میتوانند به ترموستات دیجیتال یا آنالوگ متصل شوند. با اتصال این دو ترمینال به یکدیگر، برد شروع به کار میکند.
پایههای یون، فوتوسل و اتصال زمین
پایه بعدی خالی است و سپس پایه BULK قرار دارد که مربوط به اتصال زمین است. این پایه باید به بدنه جت هیتر متصل شود تا یون بتواند شعله را دقیقتر تشخیص دهد. سیم یون نیز به پایه ION متصل میشود و پایه بعدی خالی میماند. دو ترمینال بعدی مربوط به فوتوسل بوده و با عبارت PHOTOCELL نشان داده شدهاند.
ترمینالهای شیر برقی گازوئیل و گاز
پایه بعدی با نام NULL مربوط به نول شیر برقی گازوئیل است و پس از آن فاز شیر برقی گازوئیل با عنوان OIL VALVE قرار دارد. پایه بعدی فاز شیر برقی گاز با عنوان GAS VALVE است و سپس نول مربوط به شیر گاز قرار میگیرد. بنابراین، اتصال این ترمینالها باید با دقت انجام شود.
ترمینالهای جرقهزن، موتور و آلارم
در ترمینال بعدی، بهترتیب فاز جرقهزن (SPARK) و چهار عدد نول قرار دارد. پس از آن، موتور آلارم و موتور پنل مشاهده میشود. برای اتصال، فاز موتور را به MOTOR و نول موتور را به یکی از NULLهای چهارگانه وصل کنید.
عملکرد آلارم، موتور پنل و حالتهای ویژه
اگر در اتاق نگهبانی خود زنگ خطر یا چراغ هشدار دارید، میتوانید فاز آن را از پایه آلارم دریافت کنید تا در زمان خرابی جت هیتر از این اتفاق مطلع شوید. بنابراین، این قابلیت برای نظارت بر عملکرد دستگاه بسیار مفید است.
موتور پنل مربوط به کلید حالت فن است. در صورتی که این موتور به فاز وصل شود، فن بهتنهایی کار میکند و جت هیتر خاموش میماند. از این حالت میتوان برای استفاده از فن دستگاه بهعنوان فن سیرکوله بهره برد. از این رو، انعطافپذیری دستگاه در فصول مختلف افزایش مییابد.
ترمینال MANUAL مربوط به حالت اضطراری است. با متصل کردن این دو پین به هم، حالت اضطراری فعال میشود. در زمان خرابی جت هیتر یا یون، میتوانید بهصورت موقت از این حالت استفاده کنید. فعال بودن این حالت از طریق LED مربوطه نمایش داده میشود.
برای فعال کردن حالت سوخت گازوئیل نیز میتوانید ترمینال TYPE را به هم متصل کنید و از گازوئیل در جت هیتر خود استفاده نمایید. اگر این ترمینال باز بماند، حالت گاز فعال میشود. فعال بودن این حالت نیز با LED مربوطه نمایش داده میشود.
راهنمای چراغهای LED برد جت هیتر ۱۱۰ البرز آرسام
- LED روشن بودن برد: به رنگ قرمز و با نام POWER
- LED خطای برد: به رنگ زرد و با نام ERROR
- LED تشخیص شعله: به رنگ آبی و با نام FLAME
- LED کد خطا: با نام CODE
- LED حالت سوخت: به رنگ قرمز و با نام TYPE
- LED حالت اضطراری: به رنگ قرمز و با نام MANUAL
- LED ترموستات: به رنگ قرمز و با نام THERMOSTAT
- LED حالت ایرسوئیچ: به رنگ قرمز و با نام CO SENSOR
جمعبندی
برد جت هیتر البرز (بر پایه PG110) با بهرهگیری از قطعات باکیفیت، مونتاژ مشابه نسخه اصلی و برنامهریزی کاملاً منطبق با کدنویسی شرکت البرز، جایگزینی مطمئن برای برد رسمی محسوب میشود. گارانتی تعویض یکساله و خدمات تعمیر تا ۱۰ سال، این برد را از بسیاری از رقبا متمایز میکند. علاوه بر این، عایق رزینی، تغذیه با ترانسفورماتور آهنی و LEDهای متعدد، عیبیابی و نگهداری آن را بسیار ساده میکند. بنابراین، برای مرغداریها و گلخانههایی که به دنبال یک برد کنترل مقرونبهصرفه با پشتیبانی بلندمدت هستند، این محصول گزینهای شایسته بررسی است.
