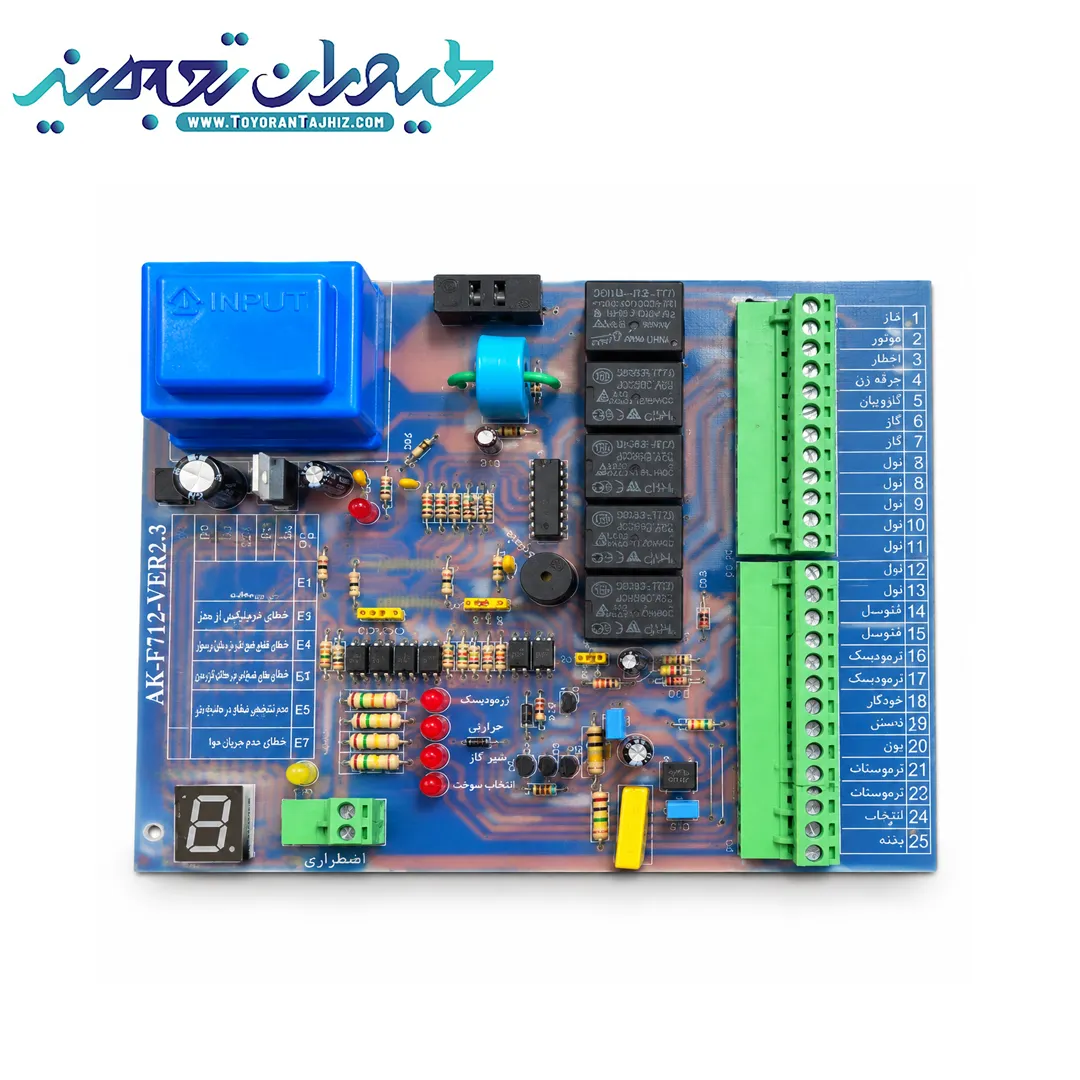

برد جت هیتر هوشمند آرسام

معرفی برد جت هیتر هوشمند آرسام:

برد جت هیتر هوشمند آرسام با نمایشگر خطا، رله دو کنتاکت گاز، مناسب برای گاز و گازوئیل، با دو تایم هوادهی مناسب برای انواع جت هیتر می‌باشد. این برد از با کیفیت‌ترین بردهای بازار بوده و تقریباً روی تمامی جت هیترهای موجود در بازار نصب می‌شود.

با توجه به استفاده از سنسور جریان موتور که از نوع ACS712 می‌باشد، برد هوشمند جت هیتر با میکروکنترلر خود مقدار جریان مصرفی موتور را پایش کرده و به محض افزایش یا کاهش جریان موتور، سیستم را قطع کرده و مانع از تشکیل شعله می‌شود. با این کار هم از آتش‌سوزی و هم از سوختن موتور جلوگیری به عمل می‌آید. همچنین از خسارت دیدن دستگاه جلوگیری می‌شود.

مزایای برد جت هیتر هوشمند آرسام:

  • سنسور جریان موتور
  • نیاز نداشتن به سنسور co و یا پرشر (به میکروسوئیچ هم معروف است)
  • دوگانه سوز
  • یک سال گارانتی
  • رله دو کنتاکت گاز
  • نمایشگر سون سگمنت جهت نمایش خطا
  • یون با حساسیت بالا

نکاتی در مورد نصب:

  • از تابلو درب دار استفاده کنید و درب تابلو برق را ببندید.
  • گلندها را ببندید و مانع ورود رطوبت به درون برد شوید.
  • برد هوشمند جت هیتر را با 3 الی 4 عدد پیچ به تابلو پیچ کنید و مانع از لرزش آن در حین کار جت هیتر شوید؛ زیرا ممکن است منجر به کاهش فیبر مدار چاپی شود.
  • در صورت استفاده از موتور برق حتماً ولتاژ ورودی دستگاه را پایش کنید.
  • از فیوز مینیاتوری 10 آمپر در مدار ماقبل دستگاه استفاده شود.
  • فیوز شیشه‌ای دستگاه 10 آمپر بوده و نباید از نمره فیوز با اختلاف بالا استفاده کرد (نهایتاً 8 الی 12 آمپر).
  • مدار یون برد هوشمند جت هیتر از نوع سه ترانزیستوری با تغذیه خازنی مستقل می‌باشد و نباید رطوبت روی مدار یون بنشیند؛ زیرا به رطوبت حساس است.

سیم کشی برد جت هیتر هوشمند آرسام:

از سمت راست ترمینال‌ها عبارتند از:

اتصالات اصلی برق و موتور

  • 1- فاز که باید به خروجی فاز کلید متصل شود. (نول ورودی دستگاه نیز به یکی از نول‌ها متصل می‌شود)
  • 2- موتور که باید به فاز موتور متصل شود. (پایه دیگر موتور به یکی از نول‌ها متصل می‌شود)
  • 3- اخطار که خروجی رله اخطار بوده و با متصل کردن آن به لامپ یا زنگ اخبار می‌توان به اپراتور خبر خرابی دستگاه را اعلام کرد.

نکته: (پایه دیگر زنگ خطر و یا چراغ خطر به یکی از نول‌ها متصل می‌شود)

اتصالات جرقه، شیر برقی و سنسورها

  • 4- فاز جرقه زن (پایه دیگر جرقه زن به یکی از نول‌ها متصل می‌شود)
  • 5- فاز شیر برقی گازوئیل (پایه دیگر شیر برقی گازوئیل به یکی از نول‌ها متصل می‌شود)
  • 6 و 7- فاز و نول شیر برقی گاز به این دو پایه متصل می‌شوند.
  • 8 الی 13- نول‌های برد می‌باشند.
  • 14 و 15- دو سیم فتوسل به این دو پایه متصل می‌شوند.
  • 16 و 17- دو سیم سنسور فشار به این دو پایه متصل می‌شوند.
  • 18 و 19- دو سیم حالت فن به تنهایی به این دو پایه متصل می‌شوند.

اتصالات یون، ترموستات و انتخاب سوخت

  • 20- یون که به میله یون مجموعه سوخت متصل می‌شود و باید برای اتصال آن از سیم مخصوص یون/جرقه استفاده کرد.
  • 21 و 22- سیم‌های ترموستات می‌باشند که با اتصال آن‌ها دستگاه استارت می‌زند.
  • 23 و 24- انتخاب سوخت که با اتصال این دو به هم دستگاه در حالت گاز و با باز کردن اتصال این دو پایه دستگاه در حالت پیش‌فرض یعنی گازوئیل قرار می‌گیرد.
  • 25- بدنه که باید به بدنه جت هیتر متصل شود. (عملکرد صحیح یون با این کار ارتباط مستقیم دارد)

ما در شرکت طیوران تجهیز با سال‌ها تجربه در زمینه تولید و فروش تجهیزات مرغداری و گلخانه فعال هستیم. همچنین با ارائه این فروشگاه آنلاین و عرضه محصولات خود در سایت ترب سعی کردیم دسترسی بازدیدکنندگان را به اطلاعات و خرید محصول آسان نماییم. از همراهی شما عزیزان بسیار سپاسگزاریم.
توضیحات تکمیلی
تکنولوژی پایش جریان موتور (ACS712)پایش دقیق جریان مصرفی موتور توسط میکروکنترلر جهت جلوگیری از سوختن الکتروموتور و وقوع آتش‌سوزی در صورت بروز اختلال.
بی‌نیازی به سنسورهای مکانیکیحذف کامل وابستگی به سنسور CO و پرشر سوئیچ (میکروسوئیچ) که در محیط مرغداری دچار رسوب‌گرفتگی و خرابی می‌شدند.
قابلیت دوگانه‌سوزسازگاری کامل با هر دو سوخت گاز و گازوئیل با قابلیت تنظیم آسان نوع سوخت.
نمایشگر خطا (سون سگمنت)مجهز به نمایشگر دیجیتال برای عیب‌یابی سریع و نمایش کدهای خطای احتمالی به اپراتور.
رله‌های دو کنتاکتتشخیص دقیق شعله و پایداری عملکرد با استفاده از مدار یون سه ترانزیستوری.
مدار یون با حساسیت بالااستفاده از رله‌های با کیفیت و طول عمر بالا برای فرمان دهی به شیر برقی گاز.
سازگاری یونیورسالقابلیت نصب و جایگزینی بر روی اکثر برندها و مدل‌های جت هیتر موجود در بازار.
گارانتیدارای یک سال گارانتی معتبر از شرکت طیوران تجهیز.
سیستم ایمنی موتورقطع خودکار سیستم در صورت افزایش یا کاهش غیرعادی جریان موتور جهت حفظ سلامت دستگاه.
